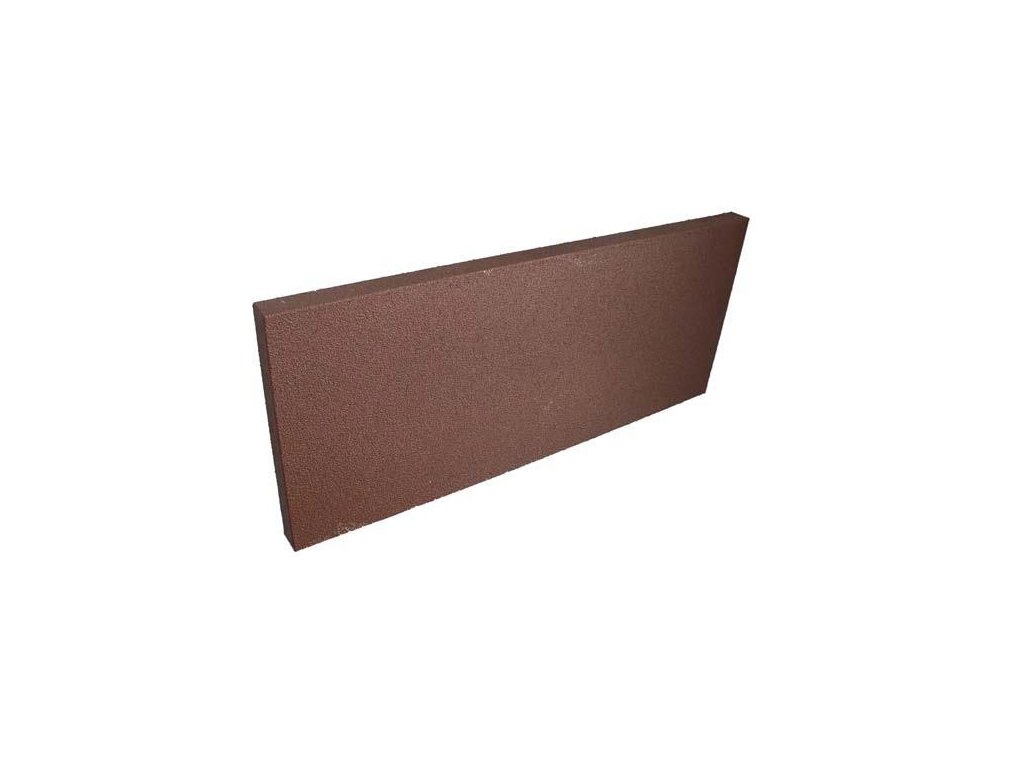

Ultratherm Sálavý panel 100W hnědý, 500x320x30 mm

• Pracují na stejném principu jako keramické lampy, ale s nižší teplotou rozloženou do větší plochy.
• Panely se standardně umisťují na strop nebo stěnu vyhřívaného prostoru.
• Při pokojové teplotě 20°C je povrchová teplota panelu cca 80°C, v chladném nebo větraném prostředí může povrchová teplota klesnout na výrazně nižší hodnotu
• Panel je opatřen tepelnou pojistkou chránící panel proti přehřátí; napájení 230V/50Hz; třída ochrany I.; krytí IP 44
• Rozměry: 500*320*30mm
• Příkon 100W

Projektování sálavého vytápění
1. Dimenzování
Slouží-li sálavé panely jako hlavní zdroj vytápění, požadovaný výkon vychází ze
standardního výpočtu tepelných ztrát jednotlivých prostor dle ČSN 06 0210 nebo
ČSN EN 12831. Vzhledem ke specifickým vlastnostem, které sálavé vytápění nabízí,
by teoreticky bylo možné při výpočtu snížit ztráty prosklenými plochami o cca 10% a
normou doporučené teploty v místnostech až o 2°C. Ve skutečnosti se však naopak
doporučuje zvýšit instalovaný příkon proti výpočtu tepelných ztrát o 15-20%, aby se
zrychlila dynamika náběhu topného systému. Pro zónové (zonální) elektrické sálavé
vytápění je možné aplikovat ČSN 06 0215, i když účinnost normy byla k 1.11.2000
bez náhrady zrušena. Přesto však lze z pravidel stanovených touto normou vycházet.
2. Umístění topných prvků
Sálavé topné panely se přednostně umísťují na stropní (případně do stropní)
konstrukce a to vždy tak, aby jejich výkon vyrovnával bilanci jednotlivých ploch – čím
větší podlahová plocha, tím větší plocha sálavých panelů – je výhodnější použít více
panelů o menším výkonu a rovnoměrněji tak pokrýt vytápěný prostor, než soustředit
výkon do menšího počtu výkonnějších topných panelů. Vzdálenost od vertikálních
konstrukcí by neměla být menší než 0,6 - 1 m a je nutné dodržet minimální instalační
výšku závislou na výkonu sálavého panelu.
Topné panely lze umisťovat také pod náklonem (směřovat tok sálání), nebo do svislé
polohy na obvodovou stěnu. Ve svislé poloze se ale zvyšuje konvekční složka –
množství předané energie nebo účinnost panelu se nemění, pouze se procentuálně
snižuje předávání tepla formou sálání ve prospěch konvekce. Zvýšení konvekční
složky se příznivě projeví v dynamice náběhu, nevýhodou je však zvýšení rozdílu
teploty vzduchu u podlahy a pod stropem. Při instalaci do svislé polohy se
nízkoteplotní sálavé panely umisťují podobně jako běžné radiátory, tj. spodní hrana
cca 20 cm nad podlahou.
